Компьютерный тренажерный комплекс УПППНГ.

Совместно с  "Иркутской нефтяной компанией" разработан и внедрен компьютерный тренажерный комплекс УПППНГ производительностью 3,6 млн м3.

Тренажер - это техническое средство профессиональной подготовки обучаемого, предназначенное для формирования и совершенствования у обучаемых профессиональных навыков и умений, необходимых им для управления материальным объектом путем многократного выполнения обучаемыми действий, свойственных управлению реальным объектом (ГОСТ 26387-84).

Тренажер содержит три необходимые части: конструктивную (точную копию рабочего места); программную (адекватную модель оборудования и процессов); дидактическую (рабочее место инструктора с программой оценки и контроля действий оператора, сервисных программ).

Конструктивная часть включает:

  • Модуль синтеза 3D изображения и звука
  • Модуль имитации АСУТП

Программная часть включает:

  • Модуль математической модели

Дидактическая часть включает:

  • Модуль инструктора

Сервисные программы:

  • Модуль организации занятий

Все модули представляют собой выполняемые файлы и функционируют на отдельных компьютерах. Для реализации распределенной имитации используется локальная вычислительная сеть. Высокоуровневое взаимодействие между модулями тренажера реализовано с использованием стандартов IEEE 1516 (general purpose architecture for distributed computer simulation systems) и интерфейса OPC (OLE for Process Control).

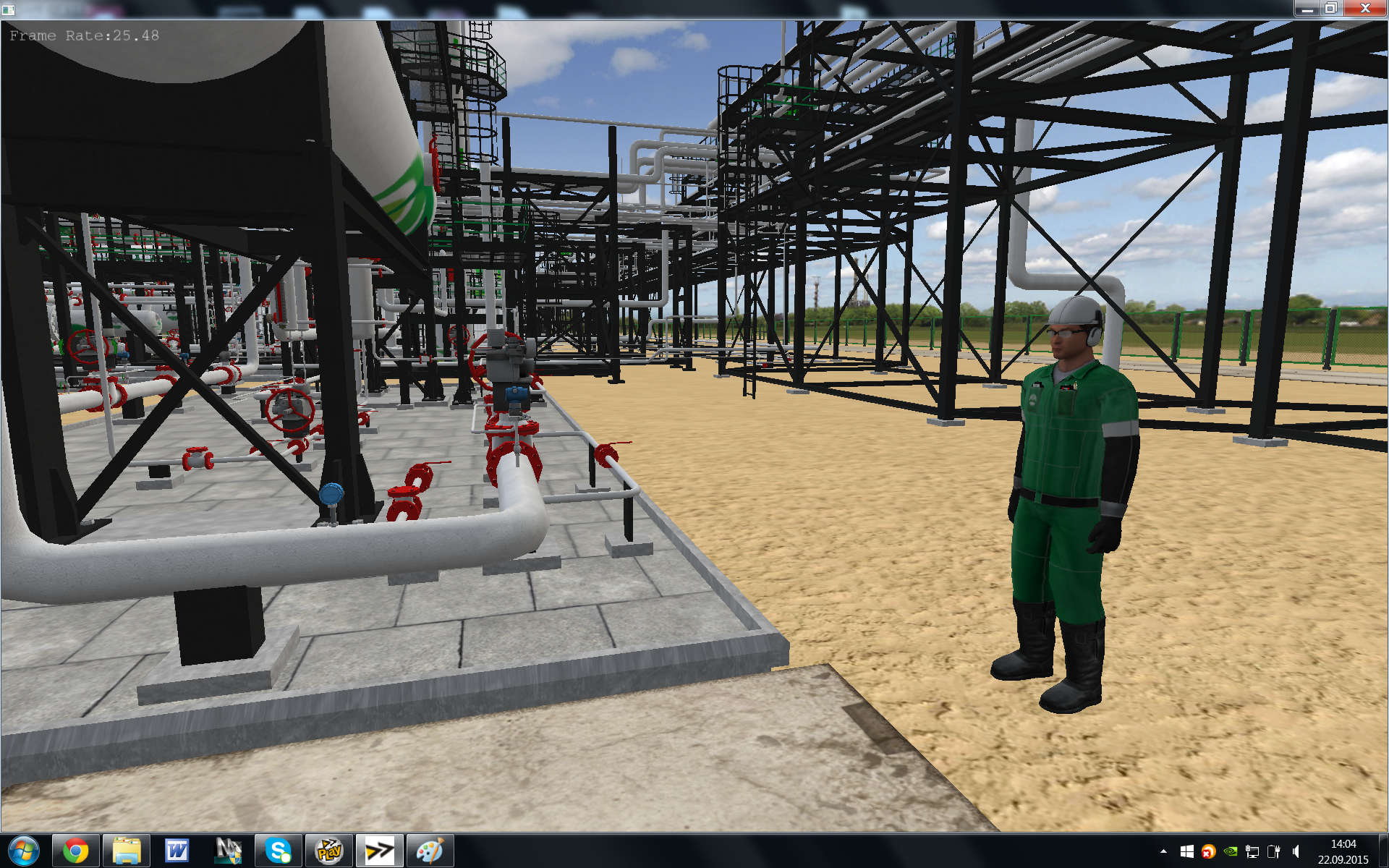

Модуль синтеза 3D изображения и звука - компьютерная программа, реализующая процессы передачи на основные органы восприятия пользователя программно управляемых воздействий, а также процессы получения производимых пользователем действий для последующего обеспечения реалистичной реакции имитируемой среды. Реализуются при помощи различных методов и аппаратных средств:

  • синтез изображения по основным физическим характеристикам повторяющего оригинал
  • синтез звукового окружения по основным физическим характеристикам повторяющего оригинал
  • взаимодействие пользователя с имитируемым объектом при помощи стандартных средств ввода-вывода (клавиатура-манипулятор мышь)

Модуль имитации АСУТП достоверно воспроизводит интерфейс реальной системы управления объектами автоматизации и технологическими процессами. Работа с модулем имитации АСУТП выполняется аналогично реальной системе АСУТП.

Модуль математической модели - компьютерная программа, реализующая:

  • систему математических соотношений, описывающих с требуемой точностью имитируемые объекты и процессы;
  • многопользовательский доступ к тренажеру и возможность интеграции тренажера в распределенную тренажерную систему;
  • хранение и предоставление сохраненных сценариев.

Универсальные мат.модели оборудования:

  • Запорно регулирующая арматура, гидро- пневмо- трубопровод
  • Печи
  • Обратные клапаны
  • Динамические насосы и компрессоры
  • Объемные насосы и компрессоры
  • Теплообменники
  • Подогреватели
  • СППК
  • Концевой охладитель
  • Ресивер воздуха КИП
  • Хроматограф
  • Анализатор влажности
  • Входной сепаратор
  • Подогреватель газа
  • Подогреватель конденсата
  • Фильтр конденсата
  • Входной сепаратор
  • Деэтанизатор
  • Ребойлер
  • Скруббер газа
  • Пульсационная емкость
  • Входной фильтр сепаратор
  • Фильтр
  • Осушитель
  • Компрессор газа регенерации
  • Пылевой фильтр
  • Охладитель
  • Скруббер
  • Воздуходувка
  • Теплообменник
  • Холодный сепаратор
  • Электроподогреватель
  • Детандер-компрессор
  • Верхняя колонна
  • Переохладитель
  • Насос кубовой жидкости
  • Нижняя колонна
  • Ребойлер нижней колонны
  • Концевой охладитель
  • Дебутанизатор
  • Ребойлер
  • Подогреватель питания
  • Охладитель нижнего продукта
  • Конденсатор флегмы
  • Емкость флегмы
  • Насос флегмы
  • Холодная дренажная емкость
  • Дренажная емкость
  • Емкость масла
  • Насос масла
  • Подогреватель масла
  • Аппарат воздушного охлаждения

Модуль инструктора. Инструктор, в отличии от других участников обучения, не участвует в выполнении задачи обучения, а выполняет другие функции, такие как:

  • загрузка контрольной точки (состояния).
  • сохранение любой контрольной точки в качестве исходных начальных состояний для последующих тренировок;
  • введение неисправностей, задаваемых инструктором во время тренировки
  • запуск  заранее составленных сценариев;
  • изменение параметров оборудования и внешних условий;

Модель организации занятий представляет собой клиент-серверное приложение, реализующее следующие функции:

  • организация учебных групп;
  • назначение цели и задач каждой группе;
  • запуск и останов тренажера для каждой группы;
  • контроль действий любого обучаемого с возможностью вмешательства в управление технологическим процессом;
  • отправка сообщений любому обучаемому;
  • вывод на проектор или интерактивную доску экран любого из участников учебного процесса.

Сценарии программного тренажера:



  • устройство, назначение и эксплуатация основного технологического оборудования (сепаратор, ректификационная колонна, адсорбер-осушитель, теплообменное оборудование, поршневая компрессорная установка, центробежная компрессорная установка, насосные агрегаты, аппараты воздушного охлаждения, турбодетандер, печь нагрева теплоносителя);
  • последовательность безопасного запуска и вывода на требуемый режим производства основных блоков УКПГ (блок входного сепаратора с редуцированием газа, блок молекулярной осушки газа, низкотемпературная сепарация с установкой Джоуля-Томсона и турбодетандером, блок выделения СПБТ, блок стабилизации конденсата, блок подогрева и циркуляции теплоносителя с печами);
  • последовательность плановой и аварийной остановки основных блоков УКПГ (блок входного сепаратора с редуцированием газа, блок молекулярной осушки газа, низкотемпературная сепарация с установкой Джоуля-Томсона и турбодетандером, блок выделения СПБТ, блок стабилизации конденсата, блок подогрева и циркуляции теплоносителя с печами);
  • план ликвидации аварийных ситуаций;
  • подготовка оборудования в ремонт, прием из ремонта (Т-610, Е-650, V-120, АС 660, Н-800, С260А/В, Р-450);
  • ежедневный обход основных блоков (компрессор С-260, С-330, насосный агрегат герметичного типа, турбодетандер – ХС-460, печь нагрева теплоносителя);
  • регенерация адсорбера блока осушки;
  • отогрев модуля криогенного;
  • устранение отклонений от норм технологического режима.
